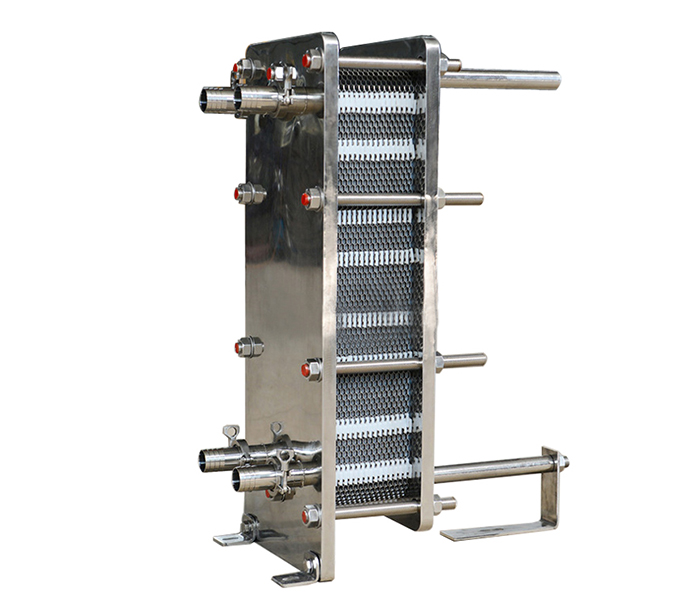

不銹鋼板式換熱器

產品名稱: 不銹鋼板式換熱器
產品分類: 可拆式板式換熱器系列
公司名稱:艾普瑞傳熱技術江蘇有限公司
添加時間: 20/04/21
分享:
二維碼:

手機瀏覽

更方便

產品詳情

詢盤

　　不銹鋼板式換熱器
　　怎樣提高板式換熱器熱力性能
　　1、當氣流經過板式換熱器時，由于空氣中的水蒸氣不斷地在板片管表面沉積，空氣的相對濕度降低，沿氣流方向板片盤管表面的結霜量逐漸遞減，故蒸發器前幾排管子的結霜較嚴重，后幾排管子的結霜相對較輕。
　　2、可以采取變間距板片的結構，使其沿風向下游的板片間距越來越小，便可在結霜條件下保持其較高的傳熱效率，并延長其沖霜時間。
　　3、讓板式換熱器采用變間距板片結構后，當空氣縱掠錯列板片時，板片的交錯分布使得上游板片對下游板片有繞流作用，加強了板片前半部分的換熱能力，后面板片的分布又使得流道變窄，流速提高，從而使板片后半部分的換熱也有所強化。
　　4、改進后的變間距板式換熱器，結構形式實際為錯列板片，當流體縱掠板片時，氣流在上游板片先受到擾動，在前幾排管上的板片換熱能力加強。
　　5、當氣流流經后幾排管子時，經改進后加上的一組板片使其流通截面迅速變窄，流速提高，流體在原有的基礎上又進一步受到擠壓，擾動更加劇烈，從而使其換熱能力可以強化。

產品型號	接管口徑（mm）	組裝片數	高度（mm）	寬度（mm）	縱向孔距（mm）	橫向孔距（mm）	最大流量（m3/h）
HM3	32	10-100	470	180	357	60	15
HU05	50	10-160	800	335	575	142	45
HM6	50	12-280	920	320	640	140	45
HM6M	50	12-200	920	320	640	140	45
HU10L1	100	12-260	1165	510	720	235	170
HU10L2	100	12-240	1490	510	1045	235	170
HN10M	100	12-320	1950	500	1444	225	170
HM10M	100	12-180	1069	470	719	223	170
HU15L1	150	12-260	1552	620	1019	285	380
HU15L2	150	12-200	1989	620	1448	285	380
HN15L1	150	12-280	1552	620	1019	285	380
HN15L2	150	12-280	1989	620	1448	285	380
HS20	200	12-260	1320	750	697	347	680
HU20	200	12-280	2177	830	1466	412	680
HN20	200	12-410	2210	765	1532	342	680
HS25	250	12-400	1501	900	814	420	1060
HU25L1	250	12-420	2292	890	1476	439	1060
HU25L2	250	12-380	2755	890	1939	439	1060
HN25L1	250	12-420	2484	890	1668	428	1060
HN25L2	250	12-380	2766	890	1950	428	1060
HMX25M	250	12-390	2744	927	1939	439	1060
HMX25B	250	12-450	2744	927	1939	439	1060
HN30L1	300	12-800	2024	1010	1134	490	1600
HN30L2	300	12-800	2570	1010	1620	490	1600
HN30L3	300	12-800	3089	1030	2106	490	1600
HN35L1	350	12-800	2128	1170	1082	565	2100
HN35L2	350	12-800	2472	1170	1426	565	2100
HN35L3	350	12-800	2816	1170	1770	565	2100
HN40L1	400	12-800	2329	1373	1268	738	2800
HN40L2	400	12-800	2829	1373	1768	738	2800
HN40L3	400	12-800	3249	1373	2188	738	2800
HN45L1	450	12-800	2469	1373	1344	684	3500
HN45L2	450	12-800	2929	1373	1804	684	3500
HN45L3	450	12-800	3389	1373	2264	684	3500

板片材質和用途介紹：

材質	應用
不銹鋼SUS304 SUS316L??	凈水、河川水、食物油、礦物油
工業純鈦及鈦鈀合金Ti tanium and Pal ladium??	海水、鹽水、鹽化物
哈氏合金Hadtelloy Alloy?	濃硫酸、鹽酸、磷酸
鎳Nickel?	高溫高濃度苛性鈉

密封墊片材質和使用工況介紹：

材質	應用	工作溫度
丁腈橡膠NBR	水、海水、礦物油、鹽水	-15—130℃
高溫橡膠BNBR	高溫礦物油、高溫水	15—140℃
三元乙丙EPDM	熱水、水蒸氣、酸、堿	-25—150℃
氟橡膠 Viton／Fluorine Rubber	強酸、強堿、礦物油、潤滑脂和燃油等	5—200℃
氯丁橡膠NEOPRENE	酸、堿、礦物油、低分子量脂烴	35—130℃
硅橡膠Silicon Rubber	高溫和某些腐蝕性介質	65—200℃
